QLM-24

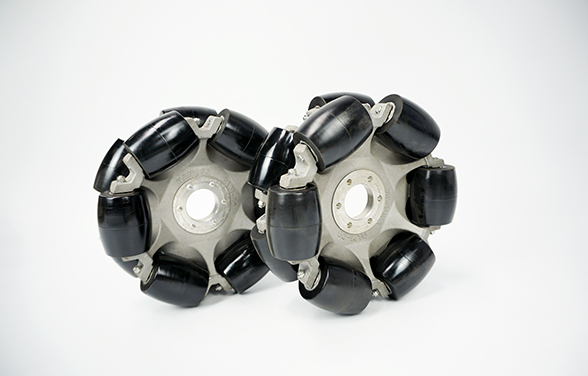

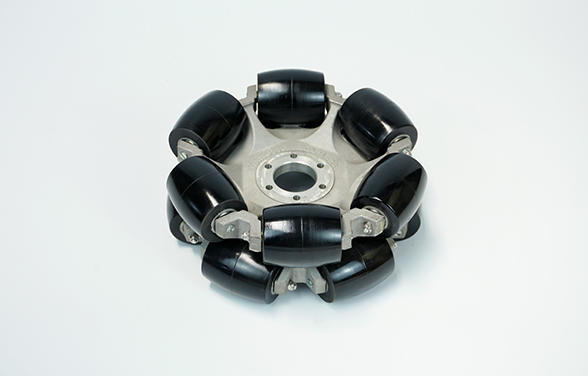

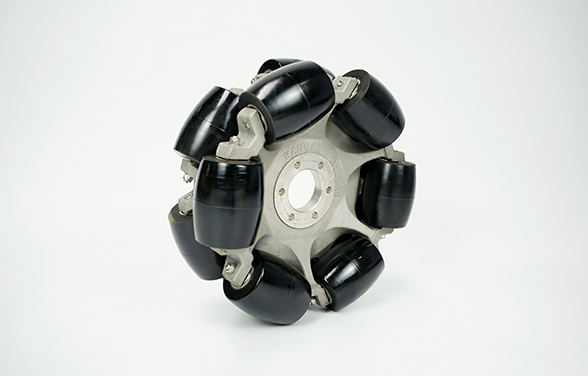

  • 產品圖片
  • 產品圖片
  • 產品圖片
  • 產品圖片

產品簡介

QLM系列全向輪(omni wheel)提供最大2000千克的負載能力,同時保持了很高的精度標準。采用專利技術的輪轂一體成型工藝,最大限度發(fā)揮了材料的力學性能。從動輪表面材質可選橡膠或聚氨酯,能夠適應不同的使用要求。QLM全系列產品采用滾動軸承設計,在平穩(wěn)性、靜音性、可靠性、全向性上都有很好的表現,能夠適應室內及室外的應用場合。

圖紙下載 | QLM-24CN 圖紙下載 | QLM-24CN

產品特性

  • 輪轂一體成型,高強度、高剛性
  • 滾動軸承設計
  • 負載能力覆蓋0~2000kg
  • 工業(yè)級品質

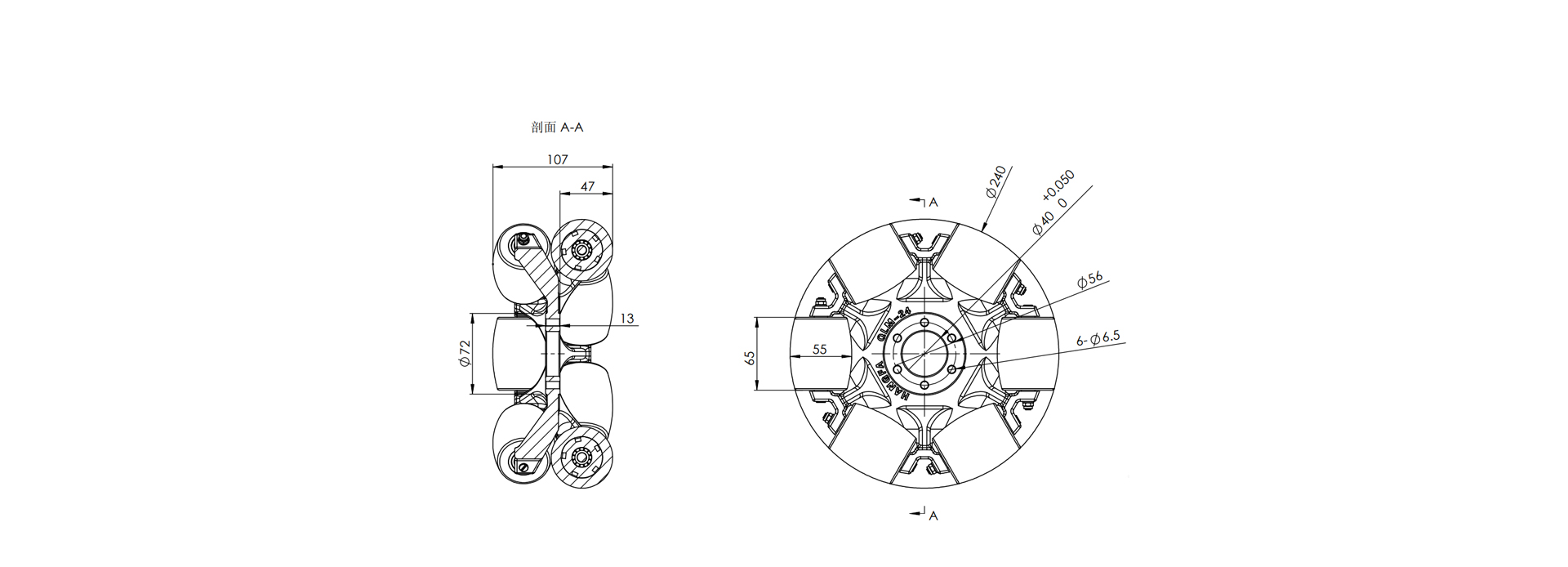

外形尺寸

產品外形尺寸

規(guī)格參數

外徑 240mm 寬度 107mm
側輪數 12 軸承數 24
軸承類型 滾動軸承 小輪材質 聚氨酯
輪轂材質 鋁合金 輪轂表面處理 無表面處理
連接形式 法蘭 典型中心孔 20mm
自重 4.5Kg 負載能力 200Kg
外徑 240mm
側輪數 12
軸承類型 滾動軸承
輪轂材質 鋁合金
連接形式 法蘭
自重 4.5Kg
寬度 107mm
軸承數 24
小輪材質 聚氨酯
輪轂表面處理 無表面處理
典型中心孔 20mm
負載能力 200Kg
