QLM-20

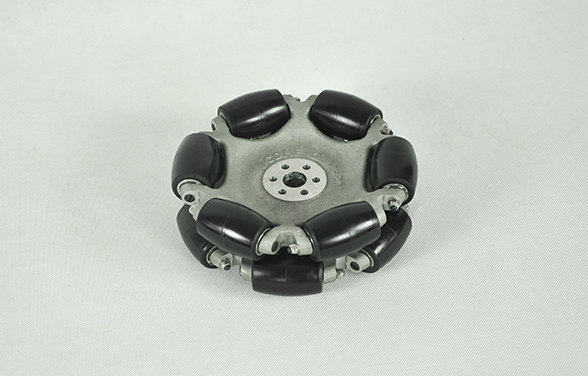

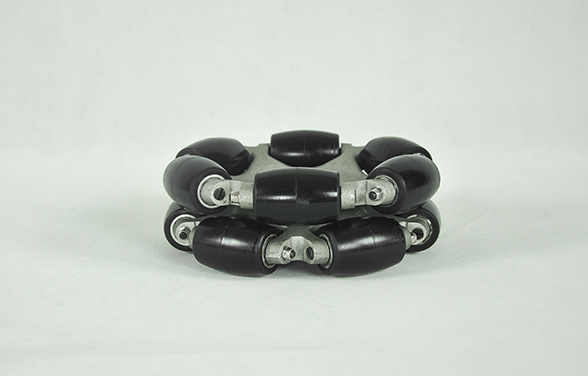

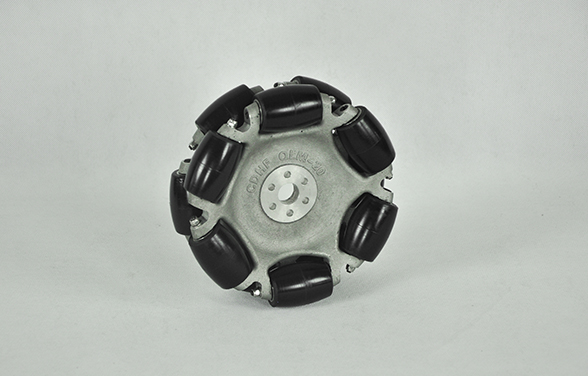

  • 產品圖片
  • 產品圖片
  • 產品圖片
  • 產品圖片

產品簡介

QLM系列全向輪(omni wheel)提供最大2000千克的負載能力,同時保持了很高的精度標準。采用專利技術的輪轂一體成型工藝,最大限度發揮了材料的力學性能。從動輪表面材質可選橡膠或聚氨酯,能夠適應不同的使用要求。QLM全系列產品采用滾動軸承設計,在平穩性、靜音性、可靠性、全向性上都有很好的表現,能夠適應室內及室外的應用場合。

圖紙下載 | QLM-20CN 圖紙下載 | QLM-20CN

產品特性

  • 輪轂一體成型,高強度、高剛性
  • 滾動軸承設計
  • 負載能力覆蓋0~2000kg
  • 工業級品質

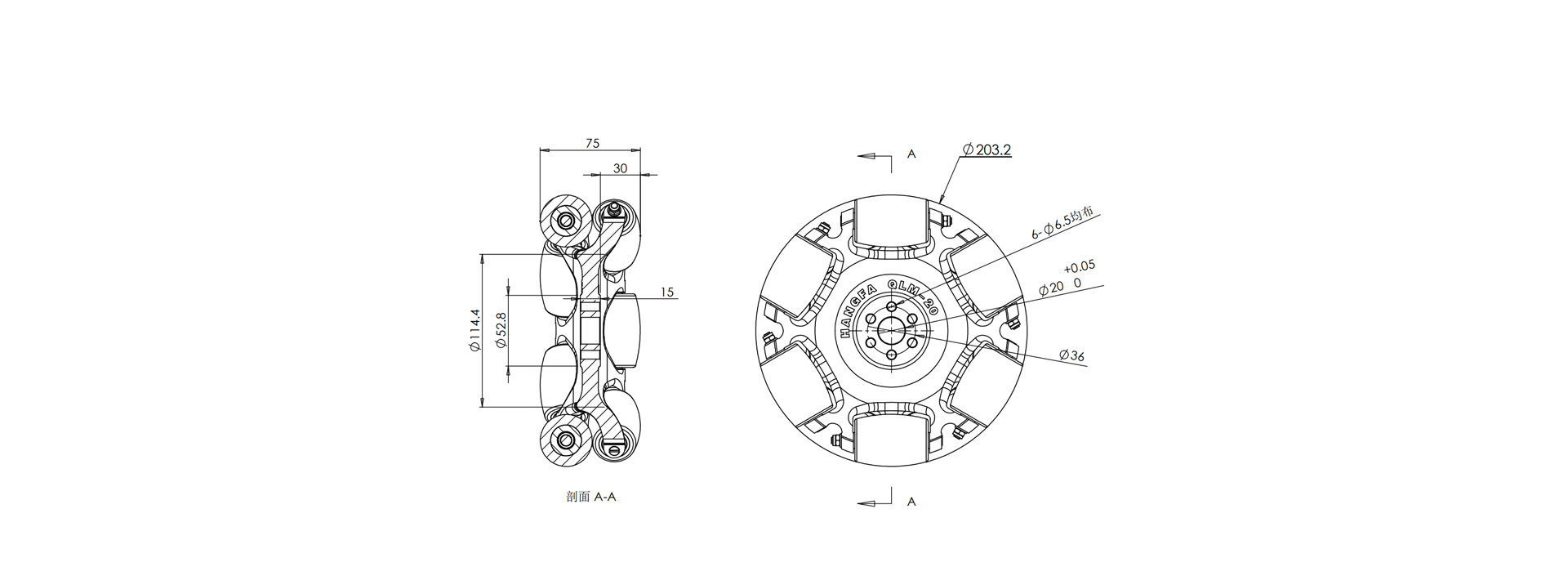

外形尺寸

產品外形尺寸

規格參數

外徑 203.2(8")mm 寬度 75mm
側輪數 12 軸承數 24
軸承類型 滾動軸承 小輪材質 橡膠/聚氨酯/鋁合金
輪轂材質 鋁合金 輪轂表面處理 無表面處理
連接形式 法蘭 典型中心孔 20mm
自重 2.2Kg 負載能力 100Kg
外徑 203.2(8")mm
側輪數 12
軸承類型 滾動軸承
輪轂材質 鋁合金
連接形式 法蘭
自重 2.2Kg
寬度 75mm
軸承數 24
小輪材質 橡膠/聚氨酯/鋁合金
輪轂表面處理 無表面處理
典型中心孔 20mm
負載能力 100Kg
